Grundig Tieftöner 19074-010.11

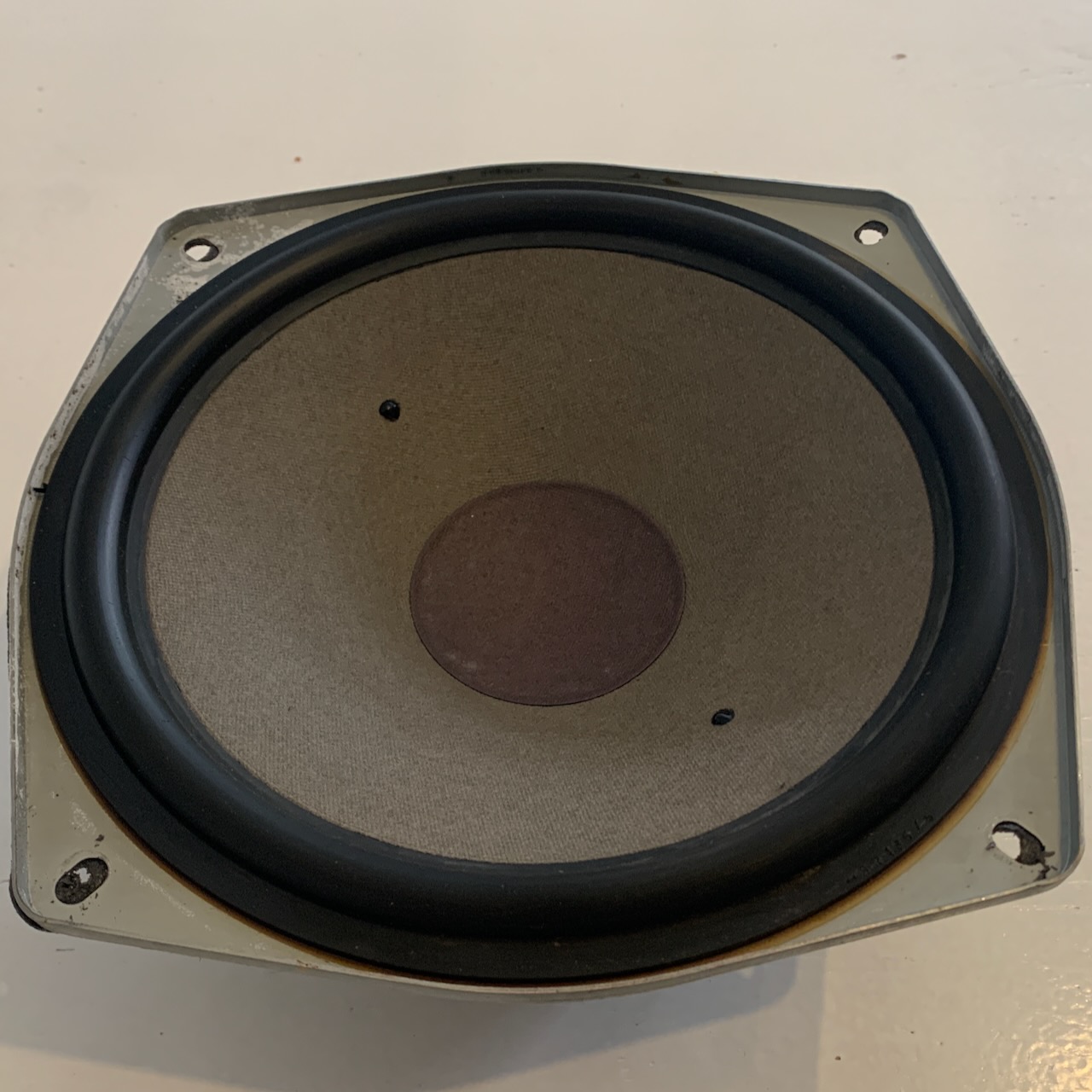

Grundig Tieftöner 19074-010.11

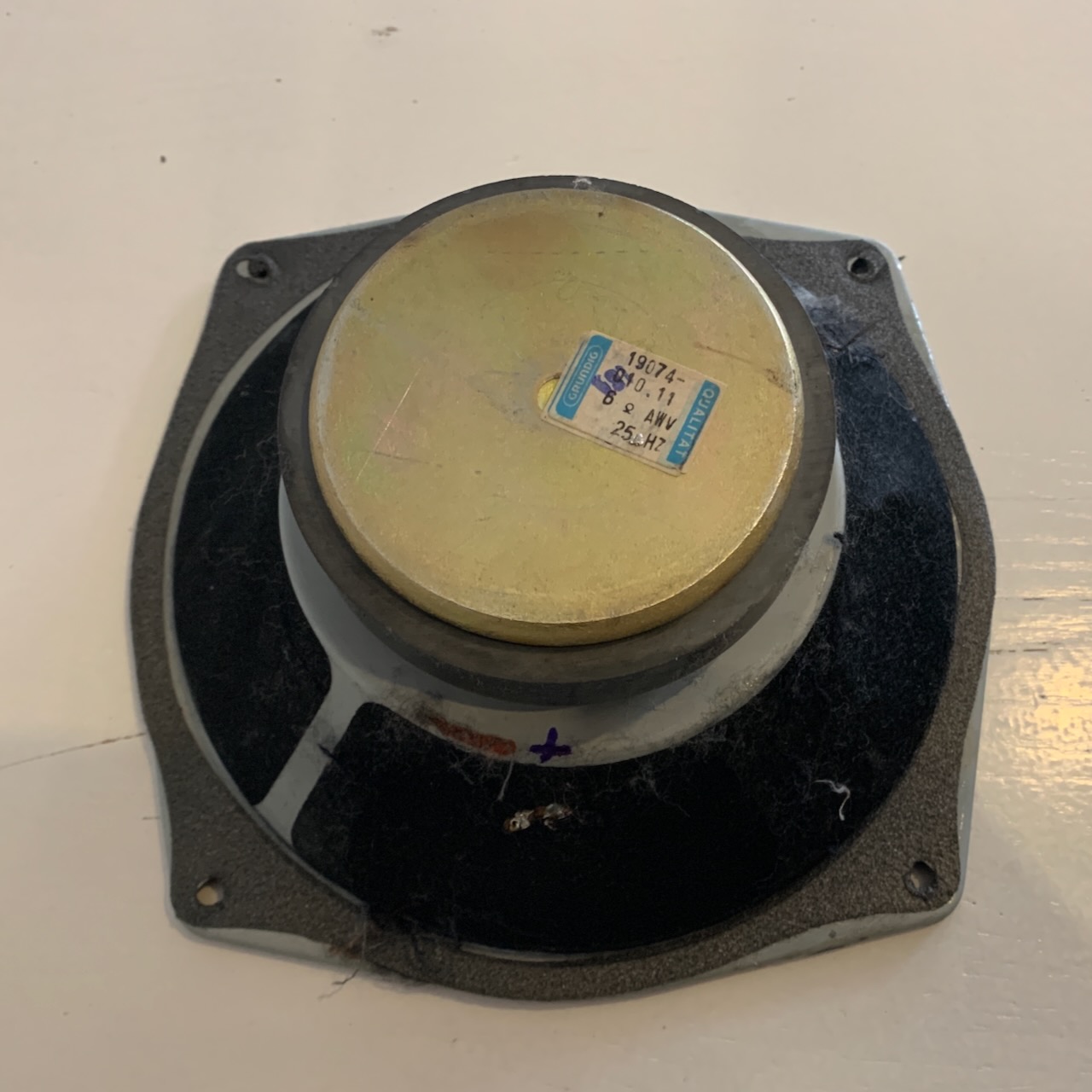

Grundig Tieftöner 19074-010.11 Rückansicht
Der Grundig Tieftöner 19074-010.11 ist ein Tieftöner mit einer Nennimpedanz von 6 Ω. Die Resonanzfrequenz ist mit 25 Hz angegeben. Der Durchmesser von Mitte Sicke zu Mitte Sicke beträgt ca. 172 mm. Eingesetzt wurde er z.B. in der Grundig Box SM 2000 (2 Stück parallel geschaltet).
Messungen Grundig Tieftöner 19074-010.11
Impedanzverlauf

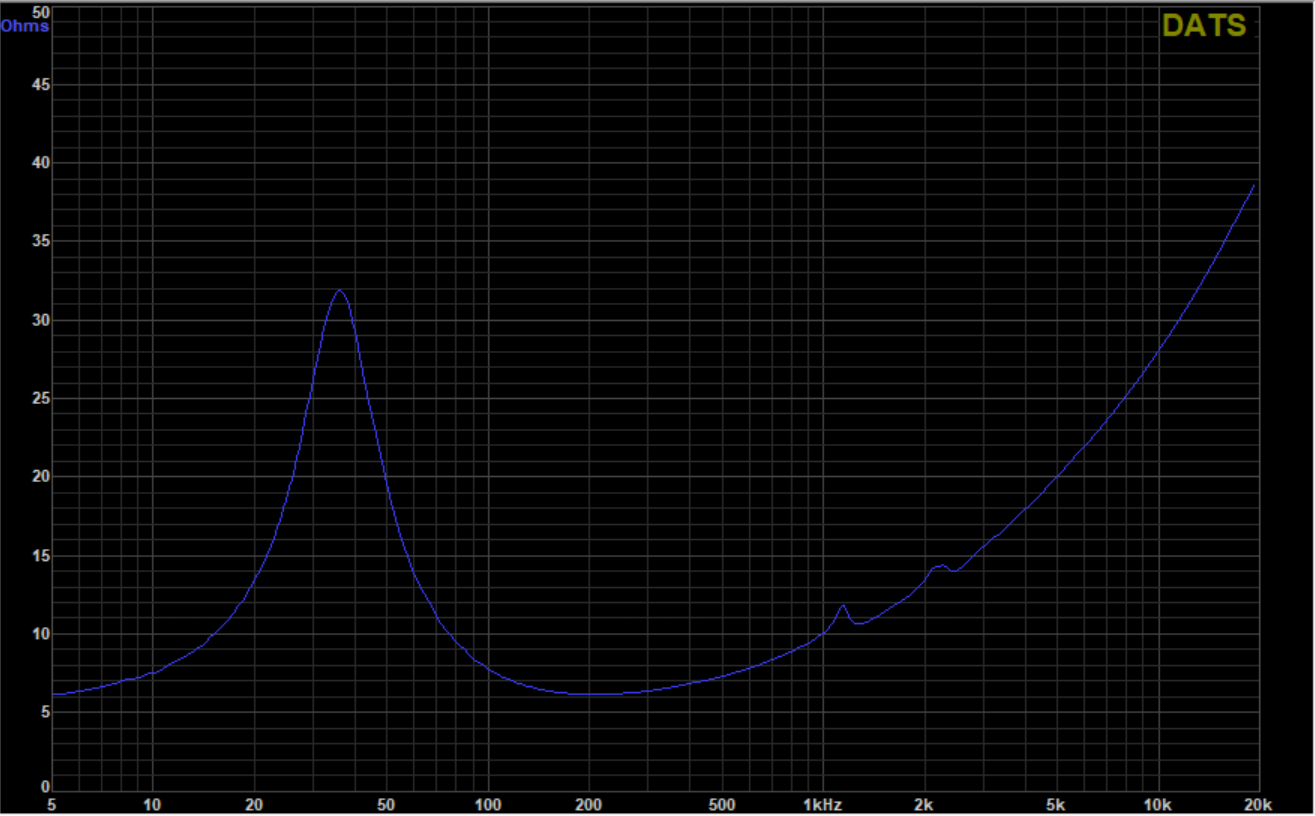

Grundig Tieftöner 19074-010.11 Impedanzverlauf Free Air
Thiele Small Parameter
| Nr. | F(s) | Q(ts) | Q(es) | Q(ms) | V(as) | C(ms) | R(ms) | R(e) | S(d) | L(e) (10k) | M(ms) | Messgerät | aus Box |
| 1 | 33,07 Hz | 0,37 | 0,46 | 2,01 | 90,12 L | 1,19 mm/N | 2,01 kg/s | 5,72 Ω | 232,35 cm² | 0,32 mH | 19,48 g | DATS V3 | Grundig Box SM 2000 |
| 2 | 35,97 Hz | 0,37 | 0,45 | 2,07 | 79,39 L | 1,05 mm/N | 2,04 kg/s | 5,71 Ω | 232,35 cm² | 0,31 mH | 18,70 g | DATS V3 | Grundig Box SM 2000 |
| 3 | 34,15 Hz | 0,34 | 0,41 | 2,00 | 77,98 L | 1,03 mm/N | 2,27 kg/s | 5,77 Ω | 232,35 cm² | 0,31 mH | 21,12 g | DATS V3 | Grundig Box SM 2000 |
| 4 | 30,15 Hz | 0,34 | 0,42 | 1,83 | 101,00 L | 1,33 mm/N | 2,16 kg/s | 5,81 Ω | 232,35 cm² | 0,32 mH | 20,93 g | DATS V3 | Grundig Box SM 2000 |
