Grundig Tieftöner 19054-023.11

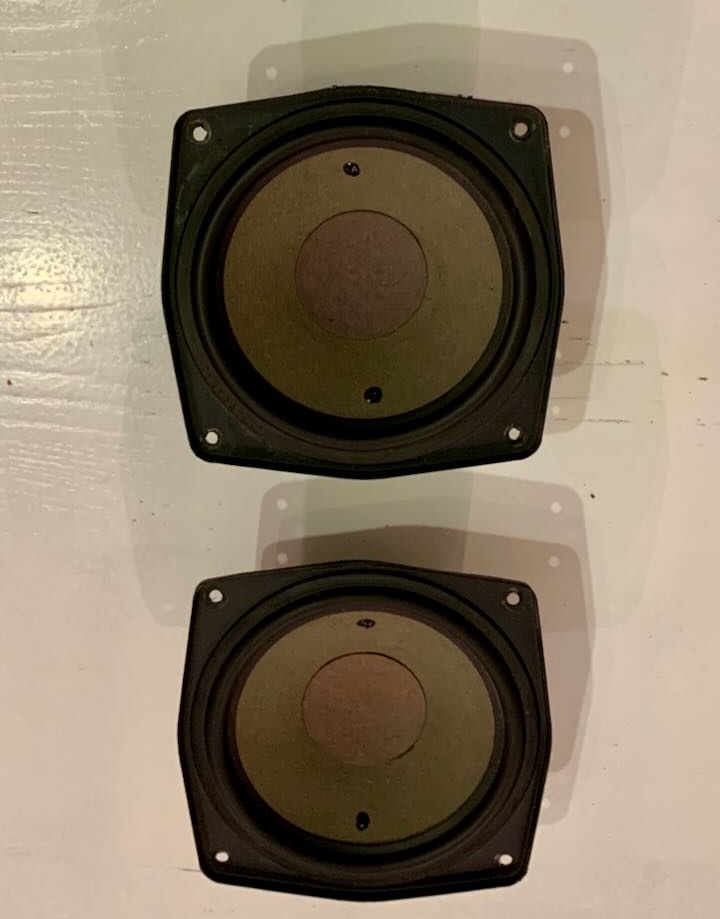

Grundig Tieftöner 19054-023.11

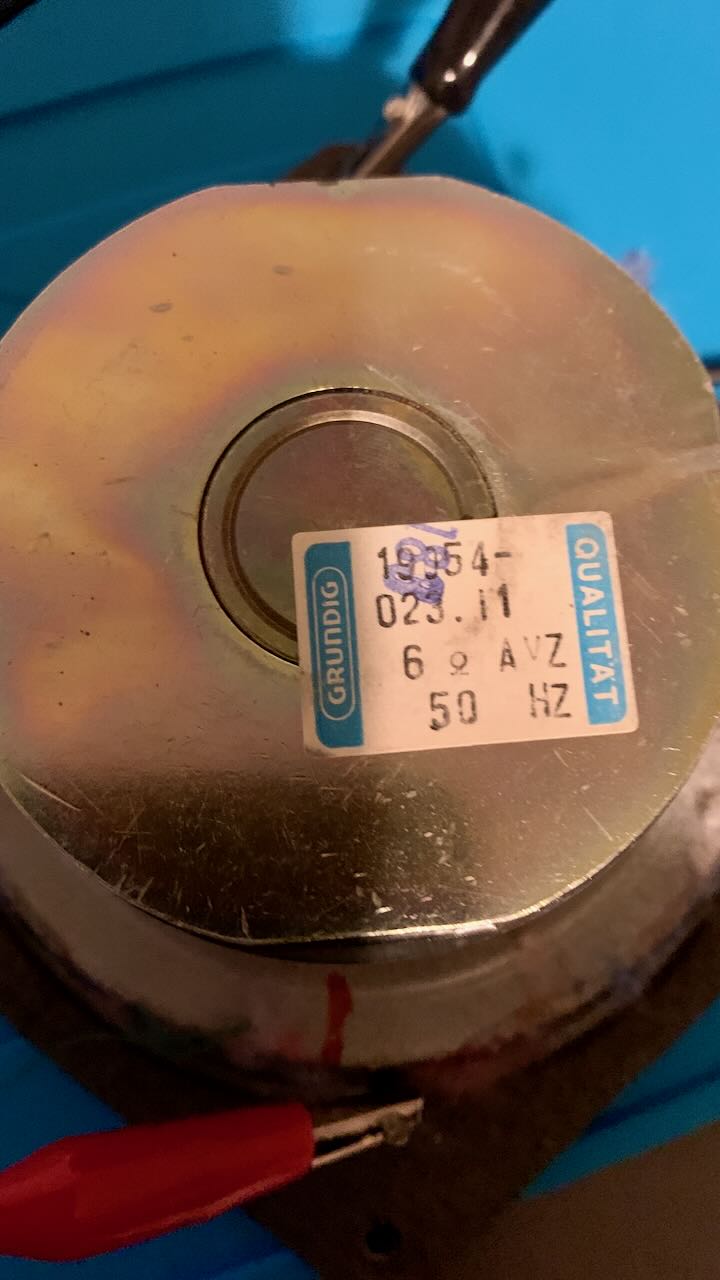

Grundig Tieftöner 19054-023.11 Rückansicht
Der Grundig Tieftöner 19054-023.11 ist ein Tieftöner mit einer Nennimpedanz von 6 Ω. Die Resonanzfrequenz ist mit 50 Hz angegeben. Der Durchmesser von Mitte Sicke zu Mitte Sicke beträgt ca. 104 mm. Eingesetzt wurde er z.B. in der Grundig Box SM 500 (2 Stück parallel geschaltet).
Messungen Grundig Tieftöner 19054-023.11
Impedanzverlauf

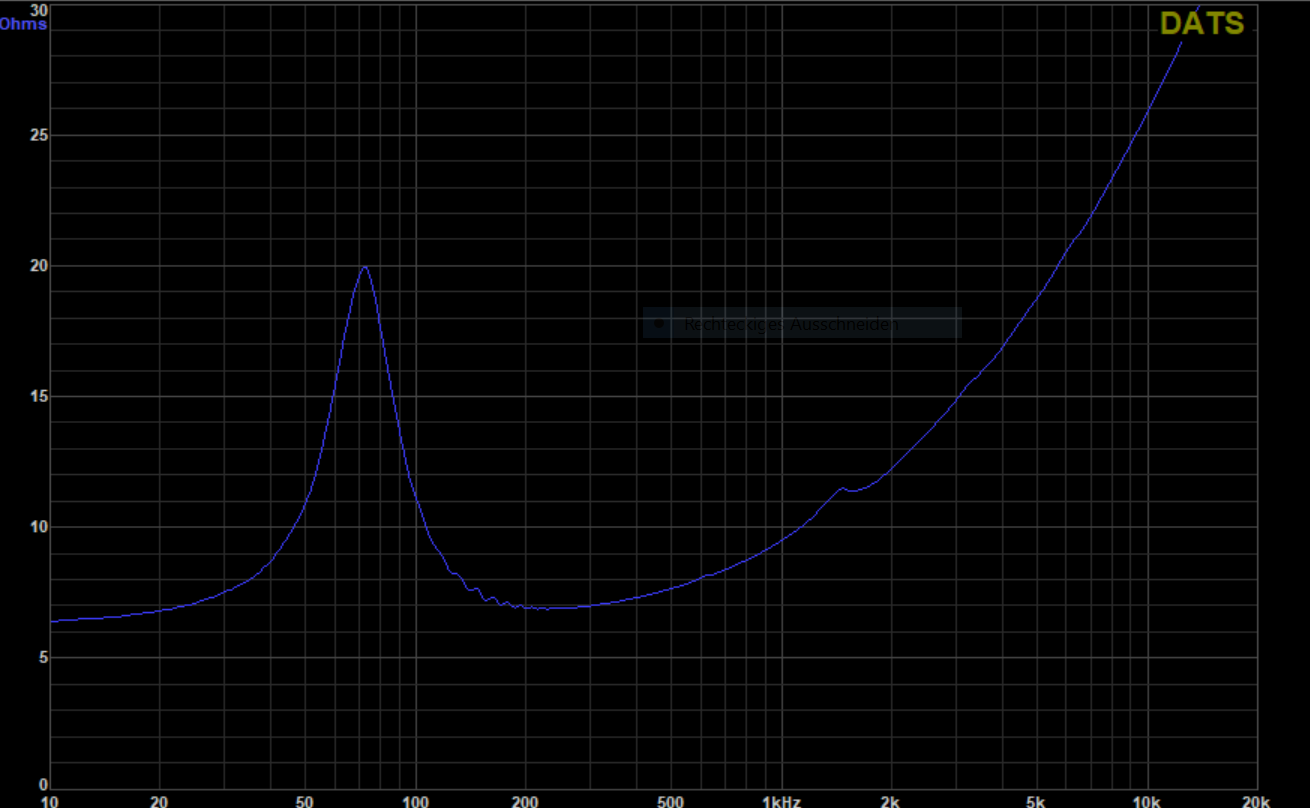

Grundig Tieftöner 19054-023.11 Impedanzverlauf Free Air
Thiele Small Parameter
| Nr. | F(s) | Q(ts) | Q(es) | Q(ms) | V(as) | C(ms) | R(ms) | R(e) | S(d) | L(e) (10k) | M(ms) | Messgerät | aus Box |
| 1 | 72,54 Hz | 0,82 | 1,19 | 2,63 | 7,14 L | 0,68 mm/N | 1,23 kg/s | 6,21 Ω | 86,59 cm² | 0,27 mH | 7,10 g | DATS V3 | Grundig Box SM 500 |
| 2 | 73,31 Hz | 0,74 | 1,02 | 2,73 | 7,95 L | 0,76 mm/N | 1,05 kg/s | 6,20 Ω | 86,59 cm² | 0,26 mH | 6,24 g | DATS V3 | Grundig Box SM 500 |
| 3 | 72,64 Hz | 0,71 | 0,98 | 2,63 | 9,08 L | 0,86 mm/N | 0,97 kg/s | 6,19 Ω | 86,59 cm² | 0,26 mH | 5,57 g | DATS V3 | Ersatzteil |
| 4 | 65,00 Hz | 0,54 | 0,71 | 2,24 | 8,53 L | 0,81 mm/N | 1,35 kg/s | 6,29 Ω | 86,59 cm² | 0,25 mH | 7,40 g | DATS V3 | Grundig Box SM 500 |
| 5 | 64,53 Hz | 0,64 | 0,85 | 2,59 | 10,70 L | 1,02 mm/N | 0,94 kg/s | 6,16 Ω | 86,59 cm² | 0,26 mH | 5,99 g | DATS V3 | Grundig Box SM 500 |
