Grundig Mitteltöner 19055-025.21

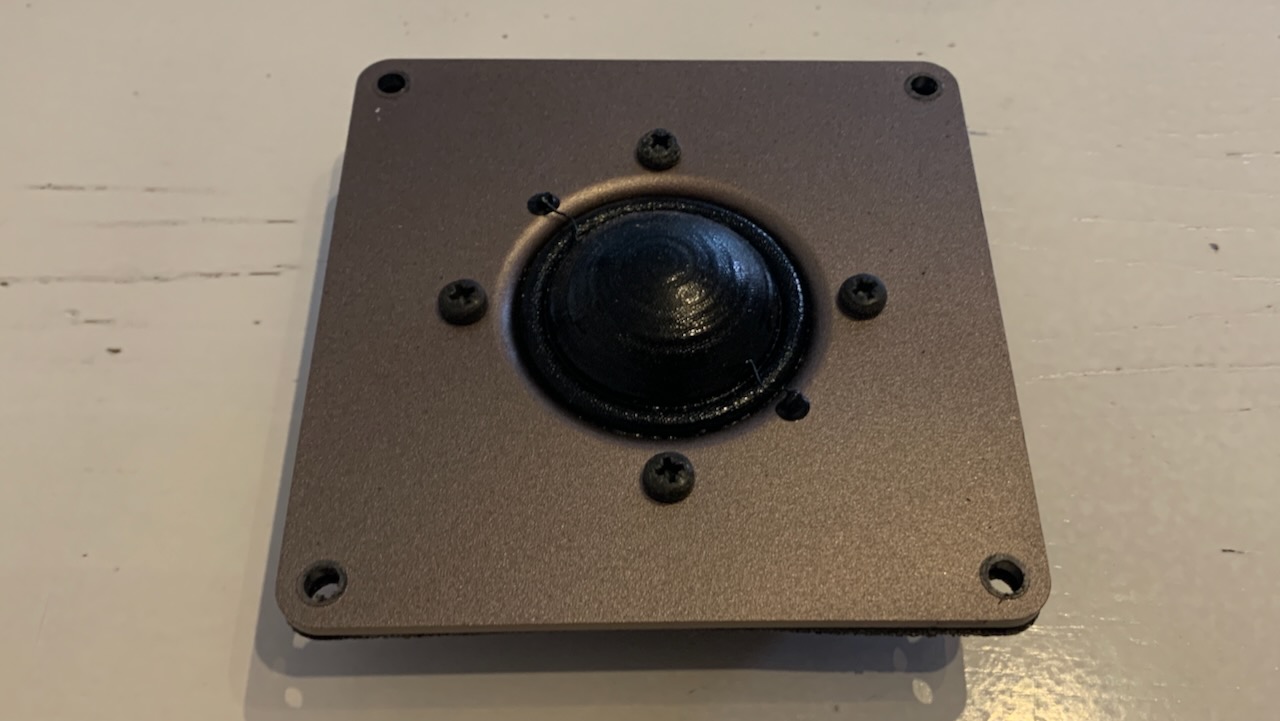

Grundig Mitteltöner 19055-025.21

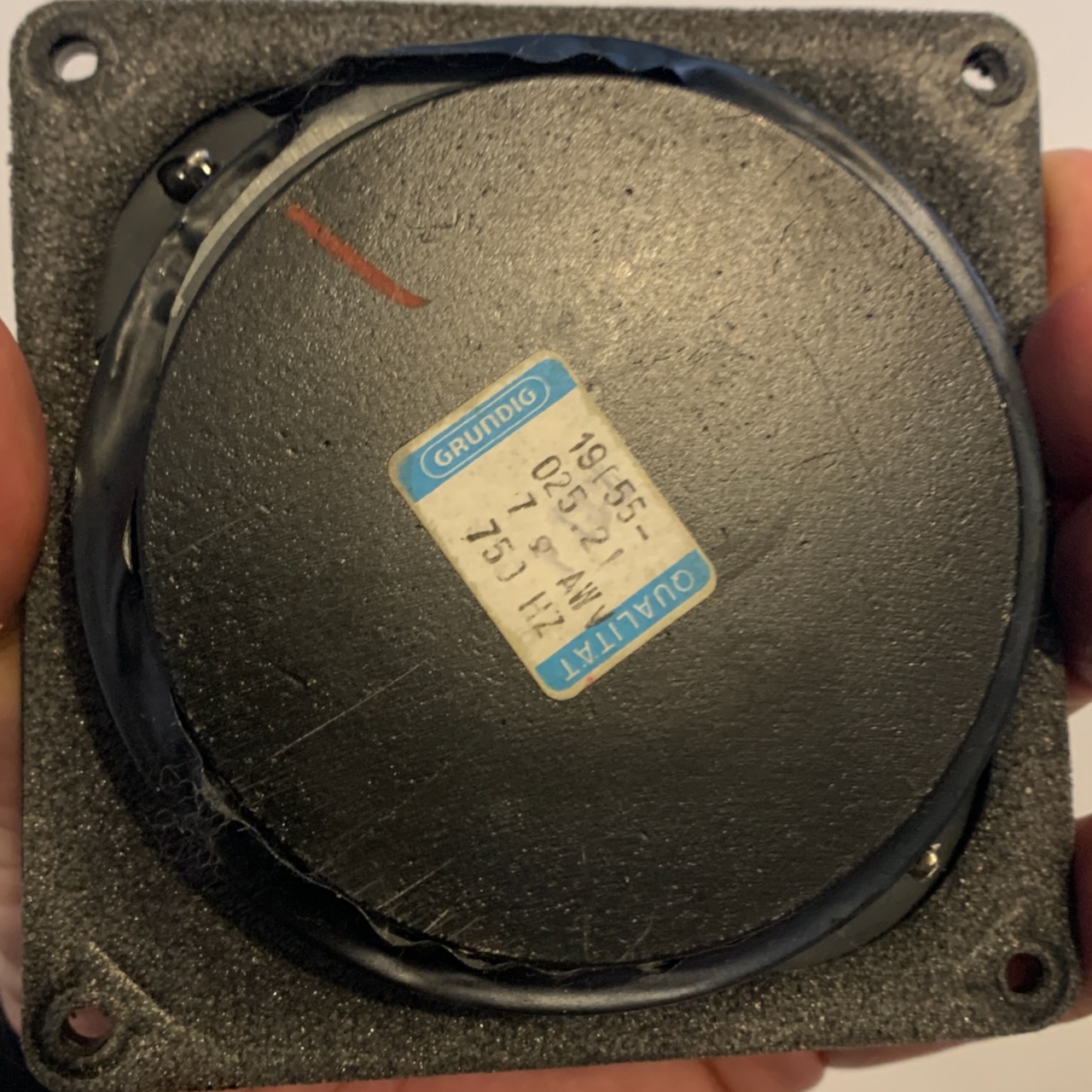

Grundig Mitteltöner 19055-025.21 Rückansicht
Der Grundig Mitteltöner 19055-025.21 ist ein Mitteltöner mit einer Nennimpedanz von 7 Ω. Die Resonanzfrequenz ist mit 750 Hz angegeben. Eingesetzt wurde er z.B. in der Grundig Box M 800 sowie der Grundig Box SM 2000.
Messungen Grundig Mitteltöner 19055-025.21
Impedanzverlauf

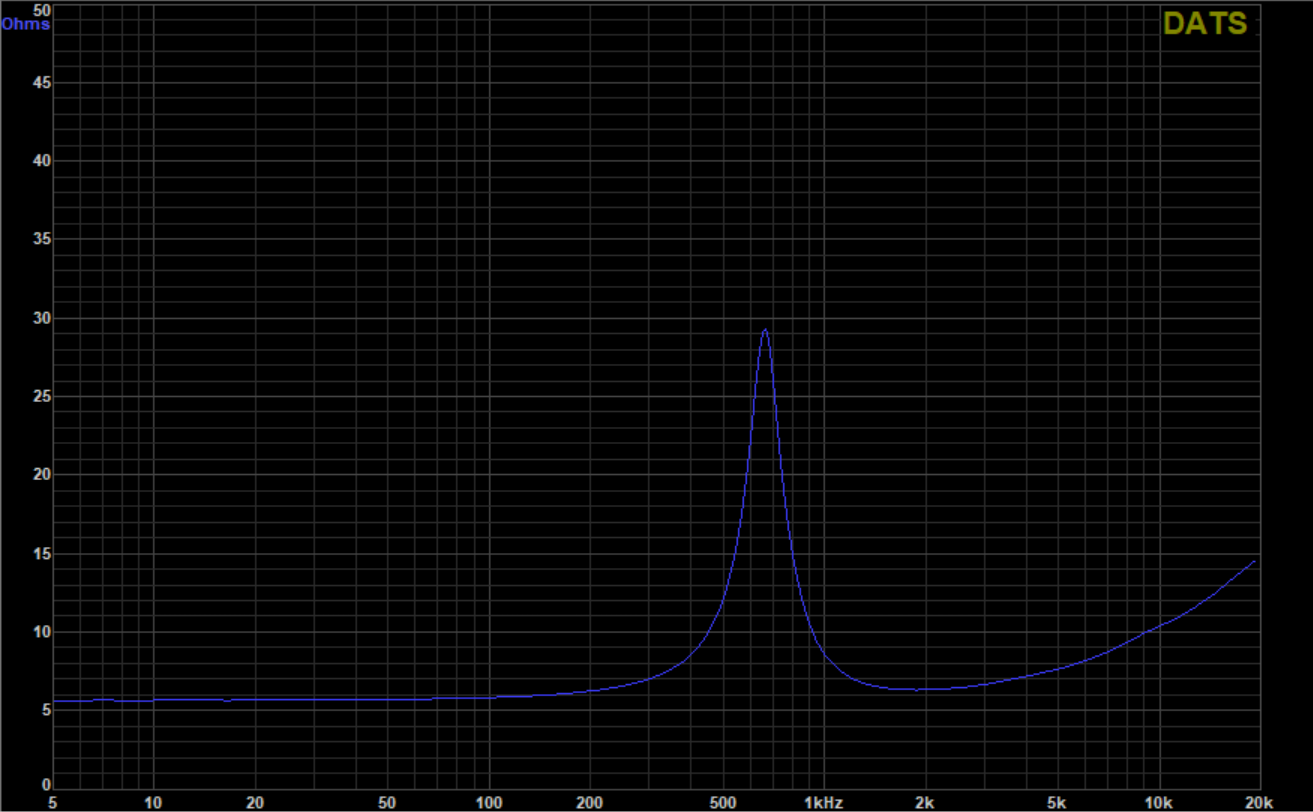

Grundig Mitteltöner 19055-025.21 Impedanzverlauf Free Air
Thiele Small Parameter
| Nr. | F(s) | Q(ts) | Q(es) | Q(ms) | R(e) | L(e) (10k) | Messgerät | aus Box |
| 1 | 656 Hz | 0,88 | 1,09 | 4,52 | 5,64 Ω | 0,10 mH | DATS V3 | Grundig Box SM 2000 |
| 2 | 667 Hz | 0,83 | 1,01 | 4,84 | 5,62 Ω | 0,10 mH | DATS V3 | Grundig Box SM 2000 |
| 3 | 689 Hz | 0,77 | 0,91 | 4,81 | 5,56 Ω | 0,09 mH | DATS V3 | Grundig Box M 800 |
| 4 | 698 Hz | 0,67 | 0,82 | 3,56 | 5,64 Ω | 0,09 mH | DATS V3 | Grundig Box M 800 |
