Grundig Hochtöner 19035-021.21

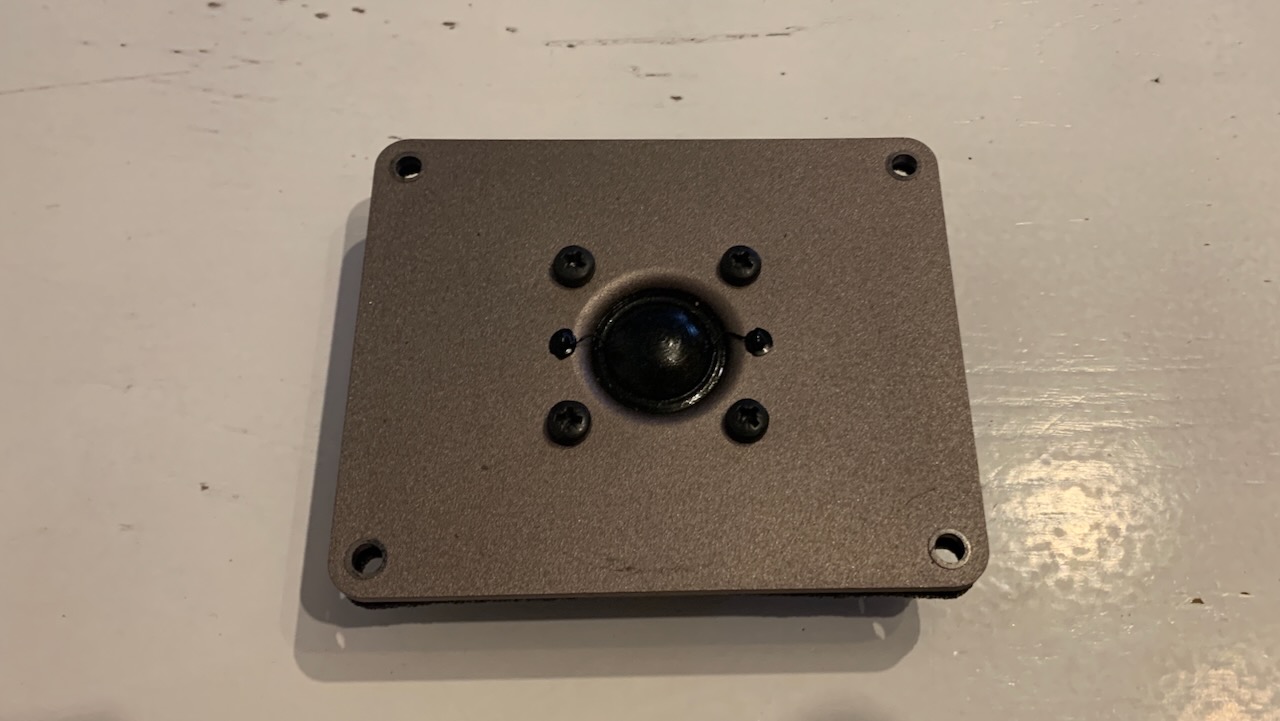

Grundig Hochtöner 19035-021.21

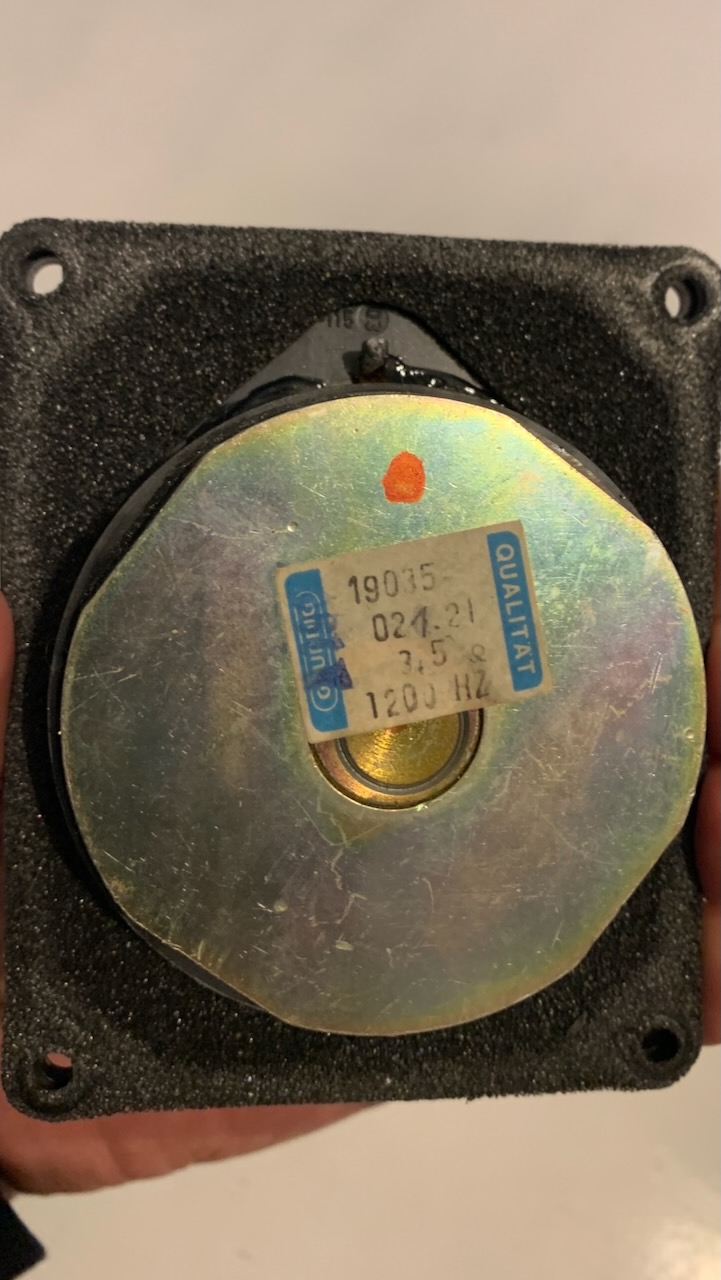

Grundig Hochtöner 19035-021.21 Rückansicht
Der Grundig Hochtöner 19035-021.21 ist ein Hochtöner mit einer Nennimpedanz von 3,5 Ω. Die Resonanzfrequenz ist mit 1.200 Hz angegeben. Eingesetzt wurde er z.B. in der Grundig Box M 800 sowie der Grundig Box SM 2000.
Messungen Grundig Hochtöner 19035-021.21
Impedanzverlauf

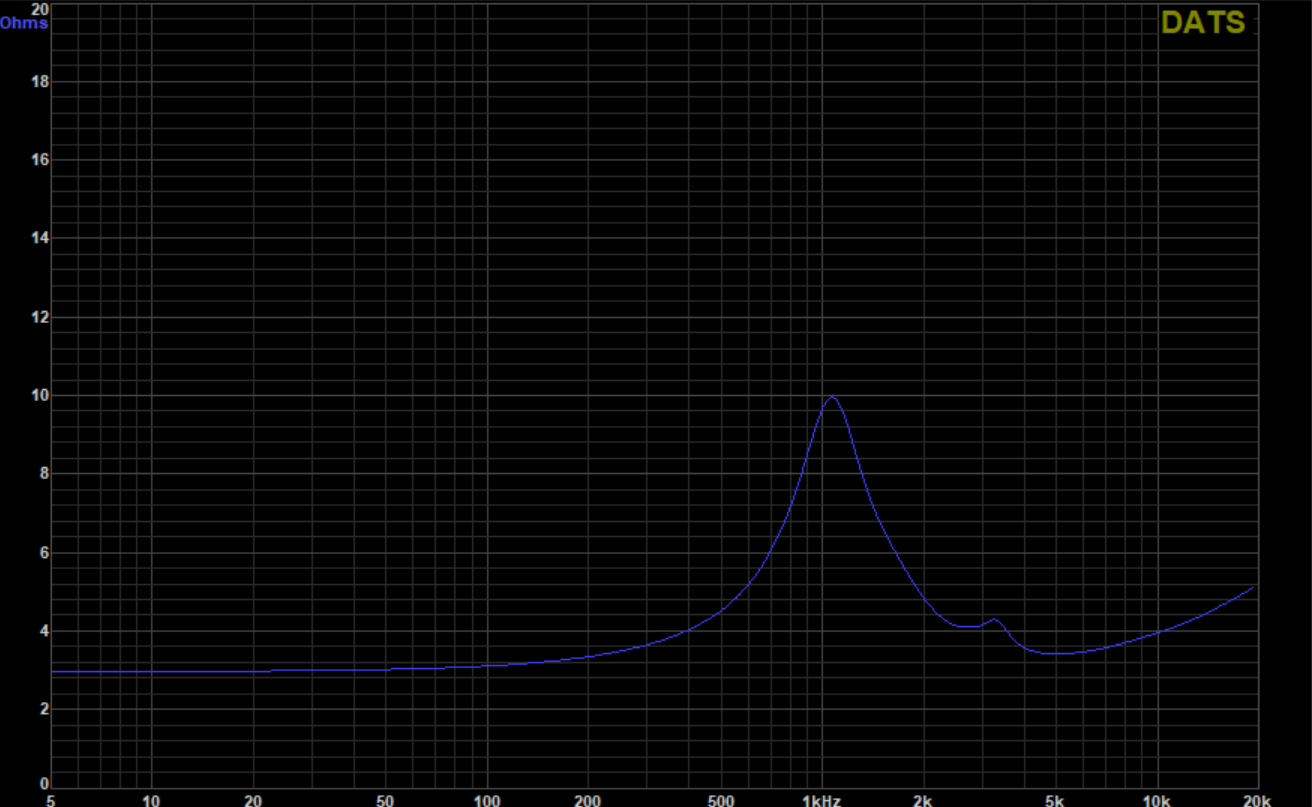

Grundig Hochtöner 19035-021.21 Impedanzverlauf Free Air
Thiele Small Parameter
| Nr. | F(s) | Q(ts) | Q(es) | Q(ms) | R(e) | L(e) (10k) | Messgerät | aus Box |
| 1 | 1.050 Hz | 0,49 | 0,70 | 1,64 | 2,97 Ω | 0,02 mH | DATS V3 | Grundig Box SM 2000 |
| 2 | 1.241 Hz | 0,58 | 0,79 | 2,16 | 3,00 Ω | 0,02 mH | DATS V3 | Grundig Box SM 2000 |
| 3 | 1.685 Hz | 0,46 | 0,81 | 1,08 | 3,02 Ω | 0,02 mH | DATS V3 | Grundig Box M 800 |
| 4 | 1.135 Hz | 0,49 | 0,78 | 1,34 | 3,00 Ω | 0,02 mH | DATS V3 | Grundig Box M 800 |
