Grundig Frequenzweiche 19310-455 C

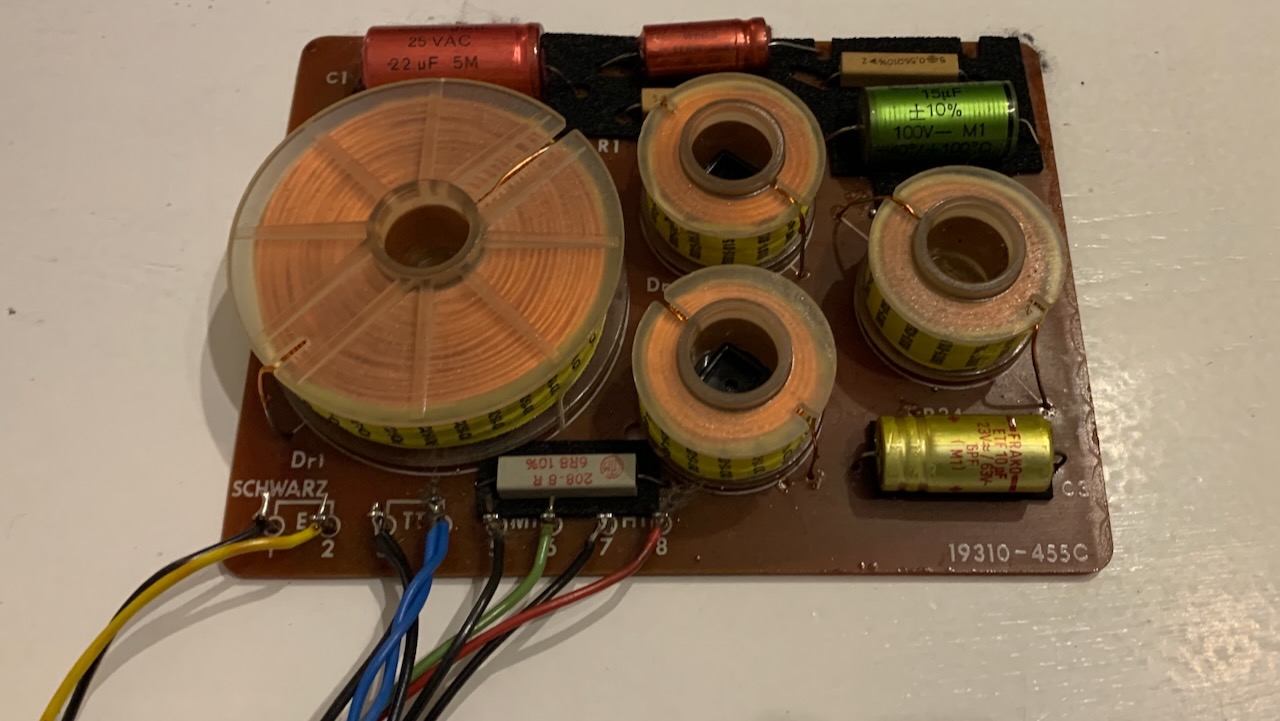

Grundig Frequenzweiche 19310-455 C, Oberseite

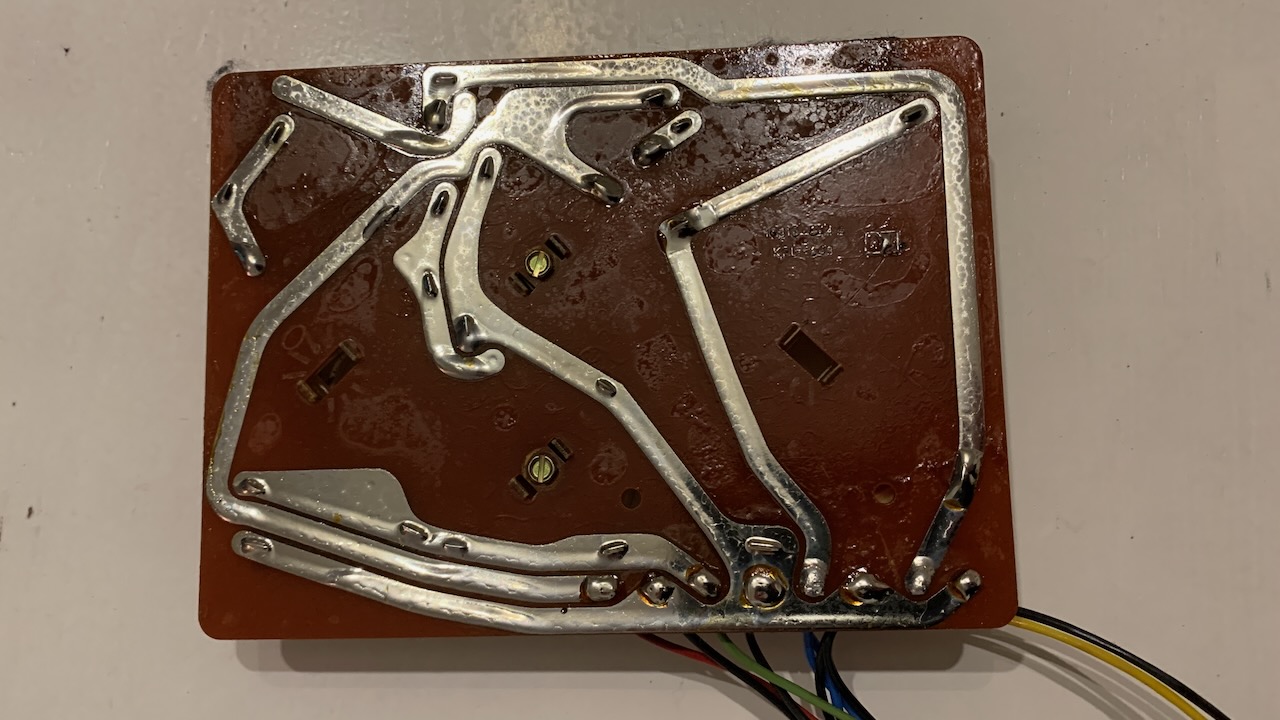

Grundig Frequenzweiche 19310-455 C, Unterseite

Die Grundig Frequenzweiche 19310-455 C ist eine 3-Wege Frequenzweiche. Eingesetzt wurde sie z.B. in der Grundig Box M 800 sowie der Grundig Box SM 2000.

Bestückung für Grundig Box M 800

Kondensatoren:

C1:
33 µF, Elko rauh, 63 V, EGT-40 Roederstein oder 47 µF, Elko gepolt, 63V DC, 23V AC, FRAKO ETF
(siehe Erläuterungen in der Beschreibung zur Grundig Box M 800)
C3:
10 µF, 40 V, GPF glatt
C?:
4,7 µF, 25 VAC, Elko glatt, WEGO, bipolar GPF
C?:
15 µF, 10 %, 25 VAC, Elko glatt, WEGO, bipolar GPF

Spulen:

Dr. 1:
Grundig 09015-016.01
Dr. 2:
Grundig 09015-015.01
Dr. 4:
Grundig 09015-014.01
Dr. ?:
Grundig 09015-023.01

Widerstände:

R1:
1,8 Ω, 10 %
R?:
0,56 Ω, 10 %
R?:
18 Ω, 10 %
R?:
6,8 Ω, 10 %, VITROHM 208-8 Hochlast-Widerstand

Bestückung für Grundig Box SM 2000

Kondensatoren:

C1:
22 µF, Elko glatt, 25 VAC, 5M, TFZ/TM WEGO
C3:
10 µF, 23 VAC, 63 VDC, ETF Frako
C?:
4,7 µF, 35 VAC, Elko glatt, WEGO
C?:
15 µF, 10 %, 100 V, ERO MKT 1813

Spulen:

Dr. 1:
Grundig 09015-022.01
Dr. 2:
Grundig 09015-015.01
Dr. 4:
Grundig 09015-015.01
Dr. ?:
Grundig 09015-020.01

Widerstände:

R1:
1 Ω, 10 %
R?:
0,56 Ω, 10 %
R?:
6,8 Ω, 10 %, VITROHM 208-8 Hochlast-Widerstand
